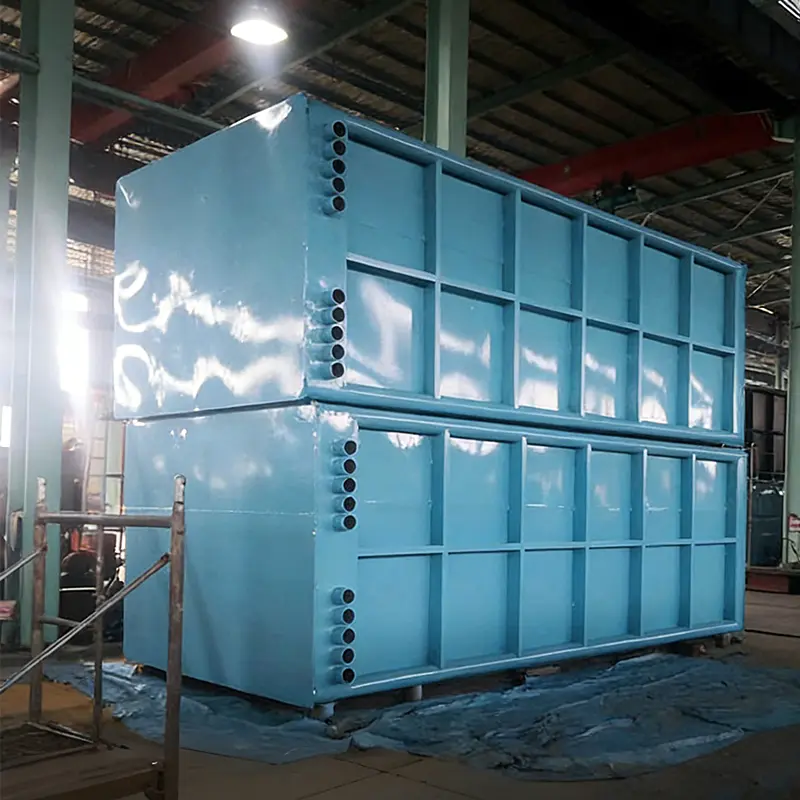

Mensinter dandang Haba Sisa pada Saluran Gas Serombong Utama

Mensinter dandang Haba Sisa pada Saluran Gas Serombong Utama

Dandang Haba Sisa Pensinteran pada Salur Gas Serombong Utama ialah peranti penjimatan tenaga yang dipasang dalam serombong utama di hujung ekor mesin pensinteran untuk memulihkan haba buangan (300-450 ℃) gas serombong suhu tinggi yang dijana semasa pensinteran dan menukarnya menjadi stim.

Hubungi Kami
  • Ciri-ciri
  • Mesej
Ciri-ciri

Komposisi Struktur
Penyejat: Unsur penukar haba teras (tiub bersirip/paip haba), menyerap haba daripada gas serombong.
Dram Stim: Mengasingkan dan menyimpan wap dan air, mengawal paras dan tekanan air.
Sistem Saluran Paip: Menyambungkan dram stim dan penyejat, termasuk paip wap dan air, injap, dsb.
Aksesori: Injap keselamatan, tolok paras air, termometer, tolok tekanan, dsb.
Kelebihan Aplikasi
1、Pemulihan Tenaga: Menukar haba buangan kepada tenaga yang boleh digunakan, mengurangkan penggunaan tenaga dalam proses pensinteran (kira-kira 10% daripada jumlah penggunaan tenaga dalam loji keluli).
2. Faedah ekonomi: Stim yang dijana boleh digunakan untuk memacu kipas ekzos pensinteran utama (menjimatkan elektrik).Stim yang berlebihan boleh digunakan untuk penjanaan kuasa atau proses pengeluaran lain.
3. Faedah Alam Sekitar: Mengurangkan suhu gas serombong, mengurangkan beban pada peralatan perlindungan alam sekitar seterusnya dan mengurangkan pelepasan karbon.



Aplikasi teras dandang haba sisa pensinteran dalam saluran asap utama mesin pensinteran ialah pemulihan haba sisa gas buangan suhu tinggi. Ia digunakan terutamanya di kawasan berikut:
Pemulihan Tenaga: Menukarkan sisa haba 300-500°C daripada gas serombong dalam serombong utama mesin pensinteran kepada stim untuk penjanaan kuasa atau proses penggunaan wap, secara langsung mengurangkan penggunaan tenaga dalam proses pensinteran.
Industri Besi dan Keluli: Ini adalah aplikasi biasa dalam proses pensinteran perusahaan besi dan keluli bersepadu. Ia secara berkesan menambah pemulihan haba sisa tradisional daripada penyejuk anulus, meningkatkan kecekapan terma keseluruhan bagi keseluruhan proses pensinteran.
Pendekatan Teknikal: Terdapat dua pilihan utama:
Jenis terbina dalam: Peralatan dipasang di dalam saluran asap, memerlukan sedikit pelaburan dan ruang, tetapi penyelenggaraan menyusahkan.
Jenis luaran: Sistem ini bebas dan boleh dipercayai, mudah diselenggara, tetapi memerlukan lebih banyak pelaburan dan ruang.





Produk Berkaitan
Tentang
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China sintering machine whb manufacturer and sintering waste heat boiler supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Sijil Kepujian
  • Pensijilan Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan
  • Pensijilan Sistem Pengurusan Alam Sekitar
  • Pensijilan Sistem Pengurusan Kualiti
  • Pensijilan
  • Sijil Kebenaran
  • Lesen Pengeluaran Peralatan Khas Republik Rakyat China
  • Lesen Pengeluaran Peralatan Khas Republik Rakyat China
  • Pensijilan
  • Pensijilan
Berita
Pengetahuan industri

1. Apakah Itu Ddanang Haba Sisa Pensinteran

A Ddanang Haba Sisa Pensinteran adalah khusus ddanang pemulihan haba sisa direka untuk menangkap tenaga haba daripada gas serombong panas yang dijana semasa proses pensinteran bijih besi dalam loji keluli. Dalam mesin pensinteran biasa, katil sinter menghasilkan gas ekzos pada 300°C hingga 450°C , manakala penyejuk sinter (pelepasan sinter panas) membebaskan udara di 350°C hingga 550°C . A Mensinter WHB memulihkan kedua-dua sumber haba untuk menghasilkan wap panas lampau untuk penjanaan kuasa atau penggunaan proses. Menurut Laporan Kecekapan Tenaga Industri Metalurgi China 2023 , pensinteran menyumbang kira-kira 10-15% daripada jumlah penggunaan tenaga loji keluli, dan pemulihan haba sisa boleh menangkap 35-50% daripada tenaga haba yang ada . Untuk mesin pensinteran 360 m², ini diterjemahkan kepada pengeluaran wap sebanyak 60-90 t/j, menjana 8-12 MW elektrik. Tenaga pulih dengan ketara mengurangkan jejak karbon dan kos operasi loji.

Rajah 1: Potensi Haba Sisa setiap Zon Pensinteran (GJ setiap tan sinter)
Gas sisa sehelai 0.28 Penyejuk sinter (peringkat pertama) 0.45 Penyejuk sinter (peringkat ke-2) 0.35 Jumlah boleh pulih (WHB) 1.08

Carta bar mendatar menunjukkan potensi haba sisa daripada zon pensinteran berbeza bagi setiap tan sinter yang dihasilkan. Tahap pertama penyejuk sinter memberikan haba boleh pulih tertinggi pada 0.45 GJ/t, diikuti oleh peringkat kedua pada 0.35 GJ/t, dan gas sisa helai pada 0.28 GJ/t. A direka dengan betul Ddanang Haba Sisa Pensinteran sistem boleh memulihkan sehingga 1.08 GJ setiap tan sinter, yang mewakili kira-kira 45% daripada jumlah haba buangan yang ada . Bagi kilang keluli yang menghasilkan 4 juta tan sinter setiap tahun, pemulihan ini menghasilkan kira-kira 4.32 juta GJ tenaga haba, bersamaan dengan 147,000 tan bersamaan arang batu. Ini secara langsung mengurangkan pelepasan CO₂ kira-kira 390,000 tan setahun. The Mesin Pensinteran WHB dengan itu memainkan peranan penting dalam pengeluaran keluli hijau.

Sebagai seorang yang khusus Dandang Haba Sisa Pensinteran China and Mesin Pensinteran Pengeluar WHB , Jiangsu Shineng Chemical Equipment Co., Ltd. mereka bentuk dan membekalkan sistem pemulihan haba sisa yang lengkap untuk loji keluli. mereka Loji Keluli WHB penyelesaian menggabungkan penukar haba tiub bersirip, sistem penyingkiran habuk, dan reka bentuk anti-karat untuk gas serombong pensinteran sulfur tinggi.

2. Bagaimanakah Dandang Haba Sisa Pensinteran Berfungsi?

A Dandang Pemulihan Haba Sisa Pensinteran lazimnya terdiri daripada dua bahagian pemulihan haba bebas: satu untuk penyejuk sinter (udara panas daripada pelepasan sinter) dan satu untuk gas ekzos mesin pensinteran. Gas panas pada 350–550°C memasuki dandang dan mengalir merentasi berkas tiub bersirip, memindahkan haba ke air/wap. Sistem ini termasuk penjimatan, penyejat, pemanas lampau dan dram wap. Peredaran paksa atau reka bentuk peredaran semula jadi dipilih berdasarkan keperluan suhu dan tekanan gas. The Penyejuk Sinter WHB sering menggunakan litar berasingan untuk mengelakkan pencemaran silang dengan gas untai.

Jiangsu Shineng Dandang Haba Sisa Metalurgi reka bentuk menggabungkan tiub bersirip pembersihan sendiri dan sistem peniupan jelaga untuk mengendalikan beban habuk yang tinggi (sehingga 15 g/Nm³). mereka Sistem Pemulihan Haba Sisa Pensinteran telah berjaya dipasang di berbilang loji sinter 300-500 m² di seluruh Asia, mencapai lebih 95% ketersediaan operasi.

3. Kelebihan Prestasi dan Perbandingan Teknologi

A Dandang Haba Sisa Pensinteran memberikan pelbagai faedah: penggunaan bahan api yang dikurangkan, pelepasan CO₂ yang lebih rendah dan keuntungan loji yang lebih baik. Jadual di bawah membandingkan penunjuk prestasi utama untuk kilang keluli sebelum dan selepas memasang WHB pada talian pensinterannya 450 m².

Jadual: Peningkatan prestasi dengan Dandang Haba Sisa Pensinteran (sarung mesin sinter 450 m²)
Parameter Sebelum WHB Selepas Pasang WHB Berubah
Penggunaan tenaga pensinteran (GJ/t) 2.45 1.89 -22.9%
Penjanaan kuasa (kWj/t sinter) 0 22.5 22.5 kWj/t
Pengurangan CO₂ (tan/tahun) garis dasar 185,000 bersamaan dengan 40k kereta
Suhu gas ekzos selepas pengumpul habuk (°C) ~210 145 -65°C
Rajah 2: Kapasiti Penjanaan Kuasa Mengikut Kawasan Mesin Sinter
Potensi penjanaan kuasa (MW) 3.2 180 m² 7.5 360 m² 10.8 450 m² 15.2 600 m²

Carta lajur menunjukkan potensi kapasiti penjanaan kuasa daripada pemulihan haba sisa sinter berdasarkan kawasan mesin. Talian sinter 180 m² boleh menjana kira-kira 3.2 MW elektrik, manakala loji besar 600 m² boleh menghasilkan sehingga 15.2 MW. Untuk setiap 100 m² kawasan sinter, kira-kira 2.4-2.7 MW kuasa boleh dipulihkan menggunakan moden Mensinter WHB sistem. Ini bermakna pengeluaran elektrik tahunan sebanyak 25,000 hingga 120,000 MWj bergantung kepada saiz loji, meliputi 20-35% daripada penggunaan kuasa loji pensinteran itu sendiri. Kuasa pulih mengurangkan kos elektrik yang dibeli dan merendahkan keamatan karbon keseluruhan pengeluaran keluli. Tambahan pula, Pemulihan Haba Sisa Loji Keluli sistem selalunya layak untuk kredit karbon di bawah rangka kerja pengurangan pelepasan antarabangsa, memberikan pulangan kewangan tambahan.

Rajah 3: Radar Prestasi — Reka Bentuk WHB Pensinteran Standard lwn Lanjutan
Kecekapan pemulihan haba Rintangan kotoran habuk Rintangan kakisan Kemudahan penyelenggaraan Kestabilan kejutan terma

Carta radar membandingkan reka bentuk WHB sinter konvensional dengan penyelesaian lanjutan daripada Jiangsu Shineng. Reka bentuk konvensional mendapat markah sekitar 65-70 dalam bidang utama seperti kecekapan pemulihan haba dan rintangan kotoran habuk. milik Shineng Ddanang Haba Sisa Pensinteran mencapai markah melebihi 90 merentas semua metrik, dengan rintangan kotoran habuk pada 93 disebabkan oleh jarak sirip yang dioptimumkan dan sistem peniup jelaga nadi automatik. Reka bentuk termaju meningkatkan kecekapan pemulihan haba sebanyak 18-22 mata peratusan berbanding dengan unit konvensional, secara langsung diterjemahkan kepada 25-30% lebih banyak penjanaan wap untuk aliran gas serombong yang sama. Selain itu, penggunaan tiub sirip pateri berasaskan nikel (dibangunkan secara dalaman) memberikan rintangan kakisan yang unggul walaupun semasa mensinter bijih sulfur tinggi. Sebagai a Mesin Pensinteran WHB Manufacturer dengan hampir dua dekad pengalaman, Jiangsu Shineng menyampaikan adat Dandang Haba Sisa Metalurgi Supplier penyelesaian yang memaksimumkan pulangan pelaburan untuk pengeluar keluli.

4. Soalan Lazim (S&J)

  1. S1: Apakah tempoh bayaran balik biasa untuk dandang haba sisa pensinteran dalam loji keluli? Berdasarkan pelbagai projek di China dan Asia Tenggara, tempoh bayaran balik untuk a Sistem Pemulihan Haba Sisa Pensinteran berkisar antara 1.5 hingga 3 tahun, bergantung pada harga elektrik tempatan dan waktu operasi. Untuk mesin sinter 360 m² yang menghasilkan kuasa 8 MW, penjimatan tahunan boleh melebihi USD 3 juta, dengan kos modal dipulihkan dalam tempoh 24 bulan.
  2. S2: Bolehkah WHB pensinteran mengendalikan kandungan habuk yang tinggi bagi gas serombong sinter tanpa pembersihan yang kerap? ya. moden Penyejuk Sinter WHB reka bentuk menggabungkan tiub bersirip rintangan rendah dengan nada lebar (12-20 mm) dan sistem peniup jelaga nadi dalam talian. Unit Jiangsu Shineng beroperasi pada beban habuk sehingga 18 g/Nm³ dengan selang pembersihan 6-8 jam, mencapai 96% pengekalan prestasi terma sepanjang kempen 6 bulan. Untuk kekotoran berat, basuhan air luar talian semasa penyelenggaraan berjadual memulihkan kapasiti penuh.
  3. S3: Apakah parameter stim yang biasanya dicapai dalam dandang haba sisa pensinteran? Kebanyakan Pengeluar WHB Perindustrian reka bentuk untuk pensinteran menghasilkan wap panas lampau pada 3.8-5.3 MPa dan 400-450°C. Sistem yang lebih besar (500 m² dan ke atas) boleh mencapai 9.8 MPa, 540°C untuk penjanaan kuasa kecekapan tinggi. Pilihan bergantung pada suhu masuk gas (suhu yang lebih tinggi membolehkan tekanan yang lebih tinggi) dan keperluan turbin hiliran. Jiangsu Shineng menawarkan reka bentuk tekanan sederhana dan tekanan tinggi sebagai a Pensinteran Tersuai WHB pembekal.
  4. S4: Bagaimanakah WHB pensinteran dibandingkan dengan dandang konvensional dari segi kecekapan? A Ddanang Haba Sisa Pensinteran beroperasi pada haba buangan "bebas" dan biasanya mencapai kecekapan pemulihan haba 78-84% daripada aliran gas serombong, manakala dandang pembakaran bahan api konvensional mempunyai kecekapan 88-92% tetapi menggunakan bahan api. Penjimatan tenaga utama bersih adalah besar: setiap 1 MW kuasa daripada WHB mengelakkan 2.5-3.0 MW input bahan api dalam dandang yang berasingan. Ini menjadikan Dandang Pemulihan Haba Sisa untuk Loji Keluli salah satu teknologi penyahkarbonan paling berkesan yang ada.

Pengenalan syarikat: Jiangsu Shineng Chemical Equipment Co., Ltd. Sebagai a Pengilang unit pemulihan gas serombong China and syarikat sistem pemulihan haba sisa , Jiangsu Shineng Chemical Equipment Co., Ltd, yang diasaskan pada 2005, mengkhusus dalam R&D dan pembuatan sistem pemulihan haba sisa gas serombong dan peralatan kimia, yang memiliki keupayaan dalaman yang komprehensif merangkumi pembangunan paip haba dan pematerian berasaskan nikel kepada fabrikasi vesel tekanan. Produk kami digunakan secara meluas dalam kimia arang batu, metalurgi, penjanaan kuasa, dan industri ammonia sintetik, dan telah dieksport ke pasaran luar negara. Sebagai peneraju Dandang Haba Sisa Pensinteran Supplier and Mesin Pensinteran Pengeluar WHB , Shineng menyediakan lengkap WHB Penjimatan Tenaga untuk Industri Keluli penyelesaian, daripada reka bentuk dan fabrikasi kepada pentauliahan dan sokongan selepas jualan.

Rujukan: Pelan Hala Tuju Teknologi Besi dan Keluli IEA (2022) ; Laporan Kecekapan Tenaga Industri Metalurgi China 2023 ; GB/T 32960-2016 Spesifikasi teknikal untuk pemulihan haba sisa mesin pensinteran ; dan ASME PTC 4.4-2021 Kod Ujian Prestasi Dandang Pemulihan Haba Sisa .
