Penukar Haba Shell dan Tiub

Penukar Haba Shell dan Tiub

Penukar Haba Shell dan Tiub ialah penukar haba industri yang tipikal dan universal. Struktur terasnya terdiri daripada cangkerang besar (sebelah cangkerang) yang menempatkan berkas tiub dan banyak paip (sebelah tiub) yang disertakan di dalam cangkerang. Dua cecair pada suhu berbeza masing-masing mengalir di bahagian cangkerang dan bahagian tiub, menukar haba dengan cekap melalui dinding tiub logam untuk mencapai tujuan pemanasan, penyejukan atau pemeluwapan.

Hubungi Kami
  • Ciri-ciri
  • Mesej
Ciri-ciri

ciri-ciri:
Ciri utama peranti ini ditunjukkan dalam reka bentuk strukturnya: Struktur Teguh: Terdiri daripada cangkerang silinder besar dan berkas tiub tersusun rapat, komponen teras termasuk kepingan tiub, penyekat dan penutup hujung, memberikan kekuatan mekanikal yang sangat tinggi.
Kepelbagaian Bahan: Bungkusan cangkang dan tiub boleh dibuat daripada pelbagai bahan, seperti keluli karbon, keluli tahan karat, loyang, titanium, dan aloi berasaskan nikel, untuk disesuaikan dengan keadaan proses yang kompleks, bergantung pada keperluan kekakisan, suhu dan tekanan medium.
Konfigurasi Fleksibel: Kecekapan pemindahan haba dan penurunan tekanan boleh dioptimumkan dan dikawal dengan melaraskan jarak penyekat dan arah pemotongan, panjang dan diameter tiub, dan laluan aliran di bahagian sisi tiub dan bahagian cangkerang (cth., laluan tunggal, laluan berbilang).
Penyelenggaraan mudah: Reka bentuk helaian tiub atau kepala terapung tetap membenarkan keseluruhan berkas tiub dikeluarkan daripada cangkerang untuk pemeriksaan menyeluruh, pembersihan atau penggantian tiub yang rosak, memanjangkan jangka hayat peralatan.







Produk Berkaitan
Tentang
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China Penukar Haba Shell dan Tiub manufacturers and Penukar Haba Shell dan Tiub supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Sijil Kepujian
  • Pensijilan Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan
  • Pensijilan Sistem Pengurusan Alam Sekitar
  • Pensijilan Sistem Pengurusan Kualiti
  • Pensijilan
  • Sijil Kebenaran
  • Lesen Pengeluaran Peralatan Khas Republik Rakyat China
  • Lesen Pengeluaran Peralatan Khas Republik Rakyat China
  • Pensijilan
  • Pensijilan
Berita
Pengetahuan industri

Apa Itu a Penukar Haba Shell dan Tiub dan Bagaimana Ia Berfungsi? A penukar haba shell dan tiub ialah peranti haba yang digunakan secara meluas yang terdiri daripada bekas tekanan silinder (shell) yang mengandungi berkas tiub. Satu bendalir mengalir di dalam tiub (sebelah tiub), manakala satu lagi cecair mengalir di sekeliling tiub dalam cangkerang (sebelah cangkerang). Pemindahan haba merentasi dinding tiub, membolehkan pemanasan, penyejukan atau pemeluwapan yang cekap. Sebagai seorang yang dipercayai Pembekal Penukar Haba Industri , Jiangsu Shineng Chemical Equipment Co., Ltd. menyediakan reka bentuk berprestasi tinggi. Sebagai pengeluar unit pemulihan gas serombong China dan syarikat sistem pemulihan haba sisa, Jiangsu Shineng Chemical Equipment Co., Ltd, yang diasaskan pada tahun 2005, syarikat itu mengkhusus dalam R&D dan pembuatan sistem pemulihan haba sisa gas serombong dan peralatan kimia, yang memiliki keupayaan dalaman yang komprehensif merangkumi pembangunan paip haba dan pematerian berasaskan nikel kepada fabrikasi vesel tekanan. Produk kami digunakan secara meluas dalam kimia arang batu, metalurgi, penjanaan kuasa, dan industri ammonia sintetik, dan telah dieksport ke pasaran luar negara. kami Penukar Haba Tiub China penyelesaian menggabungkan pembinaan teguh dengan reka bentuk terma tersuai.

Lazimnya, a pengeluar penukar haba shell & tiub reka bentuk menawarkan pekali pemindahan haba keseluruhan daripada 150 hingga 1200 W/m²·K bergantung kepada sifat bendalir dan susunan aliran. Lebih daripada 65% tugas pertukaran haba industri di seluruh dunia (penapisan, petrokimia, kuasa) bergantung pada teknologi ini (piawaian TEMA, 2024).

1. Bagaimanakah Penukar Haba Shell dan Tiub Berfungsi? (Mekanisme Teras)

The penukar haba jenis cengkerang beroperasi berdasarkan pengaliran dan perolakan dipacu kecerunan suhu. Cecair panas (sama ada bahagian cangkerang atau bahagian tiub) membebaskan tenaga haba, yang melepasi ketebalan dinding tiub (biasanya 1.2–3.5 mm), dan diserap oleh cecair sejuk. Sekat di dalam cangkerang menghalakan bendalir sisi cangkerang merentasi berkas tiub beberapa kali, meningkatkan pergolakan dan pekali pemindahan haba dengan 40-60% berbanding dengan reka bentuk lurus. Lembaran tabung tetap penukar haba kepingan tiub biasanya digunakan untuk perkhidmatan bersih tidak menghakis, manakala reka bentuk kepala terapung atau tiub-U menampung pengembangan haba. Untuk aplikasi penyejuk minyak biasa (sebelah tiub: minyak 85°C; bahagian cangkerang: air penyejuk 30°C), alat yang direka dengan baik Penukar Haba Shell dan Tiub China mencapai faktor pembetulan perbezaan suhu purata log (LMTD) melebihi 0.85, dan suhu minyak keluar dikurangkan kepada 42°C dengan kadar aliran air 1.5 kali ganda kadar minyak.

A pengeluar penukar haba tiub seperti Jiangsu Shineng mengoptimumkan jarak penyekat (0.2 hingga 0.5 ID cangkang) dan pic tiub (1.25–1.5 × OD tiub) untuk mengimbangi pemindahan haba dan penurunan tekanan. Data industri (dari Persatuan Pengilang Penukar Tubular) menunjukkan bahawa untuk susunan tiub 2-laluan dan tiub 4-laluan, keberkesanan keseluruhan boleh mencapai 75-85% untuk tugas cecair-cecair.

2. Parameter Reka Bentuk Biasa untuk Penukar Haba Shell dan Tiub

Jadual berikut menyenaraikan parameter reka bentuk utama yang digunakan oleh penukar haba shell dan tiub supplier Jiangsu Shineng untuk aplikasi kimia dan kuasa. Nilai ini mengikut garis panduan TEMA dan ASME Bahagian VIII.

Jadual 1: Julat reka bentuk penukar cengkerang dan tiub biasa (pangkalan data reka bentuk Jiangsu Shineng 2025)
Parameter Julat Biasa Unit
Diameter Cangkang 150 – 2500 mm
Panjang Tiub 1.5 – 9.0 m
OD tiub (biasa) 15.9, 19.05, 25.4 mm
Tekanan Reka Bentuk Maks 0.5 – 10.0 MPa
Suhu Reka Bentuk -30 hingga 550 °C
Pekali Pemindahan Haba Keseluruhan U (W/m²·K) untuk Perkhidmatan Berbeza Air-Air 850 – 1200 Stim-Air 1000 – 1500 Minyak-Air 150 – 400 Gas-Gas 30 – 100 U yang lebih tinggi bermakna penukar yang lebih padat. Data daripada rujukan dalaman TEMA dan Jiangsu Shineng

Analisis carta bar mendatar: Carta membandingkan pekali pemindahan haba (U) untuk pasangan bendalir biasa menggunakan reka bentuk yang baik penukar haba shell dan tiub . Untuk tugas air-ke-air, U biasanya berjulat 850-1200 W/m²·K, menjadikan penukar sedemikian padat. Pemeluwapan wap terhadap air menghasilkan U yang sangat tinggi (1000-1500) disebabkan peningkatan perubahan fasa. Aplikasi cecair-ke-cecair seperti penyejukan minyak (minyak-air) menunjukkan U sederhana 150-400; oleh itu lebih luas permukaan diperlukan. Perkhidmatan gas mencapai U terendah (30-100), menuntut unit yang lebih besar. Sebagai seorang profesional Pembekal Penukar Haba Industri , Jiangsu Shineng mengoptimumkan reka bentuk penyekat dan hantaran sisi tiub untuk menolak nilai U ke arah hujung yang lebih tinggi untuk setiap kategori. Untuk loji petrokimia memproses 80,000 kg/j minyak mentah, meningkatkan U daripada 250 kepada 320 W/m²·K mengurangkan keluasan yang diperlukan sebanyak 22%, menjimatkan kos bahan dan jejak.

3. Profil Suhu Sepanjang Penukar Haba (Aliran Balas lwn. Aliran Selari)

A pengeluar penukar haba tiub biasanya mengesyorkan susunan aliran balas kerana ia memberikan perbezaan suhu yang lebih seragam. Carta garis di bawah menunjukkan suhu berbanding panjang untuk aliran balas biasa pengeluar penukar haba shell & tiub reka bentuk (cecair panas: 180°C hingga 85°C, cecair sejuk: 30°C hingga 120°C).

Taburan Suhu dalam Counterflow Shell dan Tube Exchanger Cecair panas (bahagian cangkang) Cecair sejuk (sebelah tiub) 0% 100% panjang 180°C 85°C 30°C 120°C

Tafsiran graf garis: Dalam aliran balas penukar haba jenis cengkerang , bendalir panas masuk pada 180°C dan keluar pada 85°C manakala bendalir sejuk memanaskan dari 30°C hingga 120°C. Lengkung suhu mengekalkan daya penggerak yang hampir malar ΔT merentasi panjang, menghasilkan perbezaan suhu purata log (LMTD) sekitar 46°C. Untuk aliran selari, LMTD hanya 31°C, memerlukan 48% lebih banyak kawasan pemindahan haba untuk tugas yang sama. sebab itu penukar haba shell dan tiub supplier Jiangsu Shineng sentiasa mengesyorkan aliran balas melainkan kebimbangan pembekuan menentukan sebaliknya. Dalam sistem pemulihan haba 4 MW untuk loji ammonia sintetik, menggunakan aliran balas berbanding aliran selari mengurangkan panjang berkas tiub daripada 5.2 m kepada 3.7 m, secara langsung menurunkan pelaburan modal dan penurunan tekanan sebanyak 18%.

4. Aplikasi Perindustrian dan Prestasi Pemindahan Haba Mengikut Sektor

Penukar Haba Shell dan Tiub China unit memainkan peranan penting merentas industri. Carta lajur menunjukkan julat duti haba biasa untuk bekalan kami penukar haba kepingan tiub dalam sektor yang berbeza (data berdasarkan ulasan projek 2025).

Duti Haba (MW) Biasa setiap Unit – Penukar Haba Shell dan Tiub 4.2 Petrochem 7.8 Kuasa Jen 5.5 Metalurgi 3.0 Kimia arang batu Setiap lajur mewakili unit tunggal biasa (tekanan reka bentuk 1.0-3.0 MPa)

Cerapan carta lajur: Ketinggian bar menggambarkan tugas terma biasa yang dikendalikan oleh satu penukar haba shell dan tiub dalam industri utama. Unit penjanaan kuasa selalunya memerlukan kapasiti besar (7.8 MW setiap penukar) disebabkan oleh permintaan pemanasan air suapan yang tinggi. Loji metalurgi (keluli, bukan ferus) melaporkan duti purata 5.5 MW untuk pemulihan haba gas serombong sebelum memasuki rumah beg. Keropok petrokimia beroperasi dengan tugas sekitar 4.2 MW setiap penukar, manakala bahan kimia arang batu (metanol atau ammonia sintetik) secara amnya memerlukan unit 3.0 MW. Jiangsu Shineng sebagai peneraju Pembekal Penukar Haba Industri telah menghantar lebih 380 penukar cangkang dan tiub kepada sektor ini. Untuk projek 2024 di Inner Mongolia, penukar haba sisa shell-dan-tiub tunggal memulihkan 4.8 MW, mengurangkan penggunaan wap sebanyak 12,000 tan setiap tahun, secara langsung meningkatkan jejak karbon loji itu.

5. Penukar Haba Shell & Tiub – Radar Prestasi (Berbanding Alternatif Padat)

Berbanding dengan penukar plat atau penyejuk udara, yang penukar haba jenis cengkerang menawarkan kelebihan dalam perkhidmatan tekanan tinggi dan fouling. Carta radar menilai empat atribut untuk tipikal penukar haba shell dan tiub manufacturers reka bentuk.

Shell & Tiub Penukar Plat (padat) Keupayaan tekanan tinggi Toleransi mengotori Kemudahan penyelenggaraan Kos setiap kawasan Julat suhu

Penilaian carta radar: Poligon biru (cangkang dan tiub) mendapat markah tertinggi dalam keupayaan tekanan tinggi (sehingga 20 MPa dalam reka bentuk kami), toleransi kekotoran dan julat suhu yang luas (-30°C hingga 550°C). Kemudahan penyelenggaraan juga tinggi kerana berkas tiub boleh dibersihkan secara mekanikal. Sebaliknya, penukar haba plat (berputus-putus merah) menawarkan kos yang lebih rendah bagi setiap kawasan dan kekompakan tetapi bergelut dengan had gasket (maks 3.0 MPa) dan kekotoran. Untuk Penukar Haba Tiub China aplikasi, metalurgi dan loji kimia arang batu pilih penukar haba shell dan tiub supplier Jiangsu Shineng kerana pembinaan keluli karbon atau keluli tahan karat yang teguh. Sepanjang kitaran hayat 20 tahun, unit shell dan tiub yang diselenggara dengan baik biasanya memerlukan hanya dua penggantian tiub, manakala unit plat mungkin memerlukan lima baik pulih gasket. Ini menjadikan cangkang dan tiub pilihan pilihan untuk aliran suhu tinggi yang kotor.

6. Ciri Reka Bentuk & Pembuatan Jiangsu Shineng Shell dan Penukar Tiub

  • Susun atur tiub tersuai: Padang segi tiga atau segi empat sama, mengoptimumkan pemindahan haba berbanding akses pembersihan.
  • Fleksibiliti bahan: keluli karbon, keluli tahan karat (304/316L), dupleks, aloi nikel – sesuai untuk bahagian kulit yang menghakis atau suhu tinggi.
  • Prosedur kimpalan lanjutan untuk penukar haba kepingan tiub memastikan sambungan tiub ke lembaran tiub bebas kebocoran (kimpalan pengembangan dan pengedap).
  • Keupayaan paip haba dalaman dan pematerian nikel juga digunakan dalam sistem pemulihan haba sisa, menyepadukan penukar dengan unit gas serombong.
  • Semua unit diuji hidro pada tekanan reka bentuk 1.3×, dengan ujian radiografi 100% pada jahitan kritikal.

Jiangsu Shineng Chemical Equipment Co., Ltd. menggabungkan lebih daripada 300 rujukan penukar haba shell dan tiub di seluruh dunia. kami Penukar Haba Shell dan Tiub China produk digunakan dalam pemulihan haba sisa ammonia sintetik, penyejukan relau metalurgi, dan penyejuk minyak pelincir loji kuasa. Kami juga menyediakan perkhidmatan pengubahsuaian dan tiub semula untuk cengkerang sedia ada, memanjangkan hayat perkhidmatan melebihi 15 tahun.

7. Soalan Lazim tentang Penukar Haba Shell dan Tiub

S1: Apakah perbezaan antara tiub-U dan cangkang lembaran tiub tetap dan penukar haba tiub?

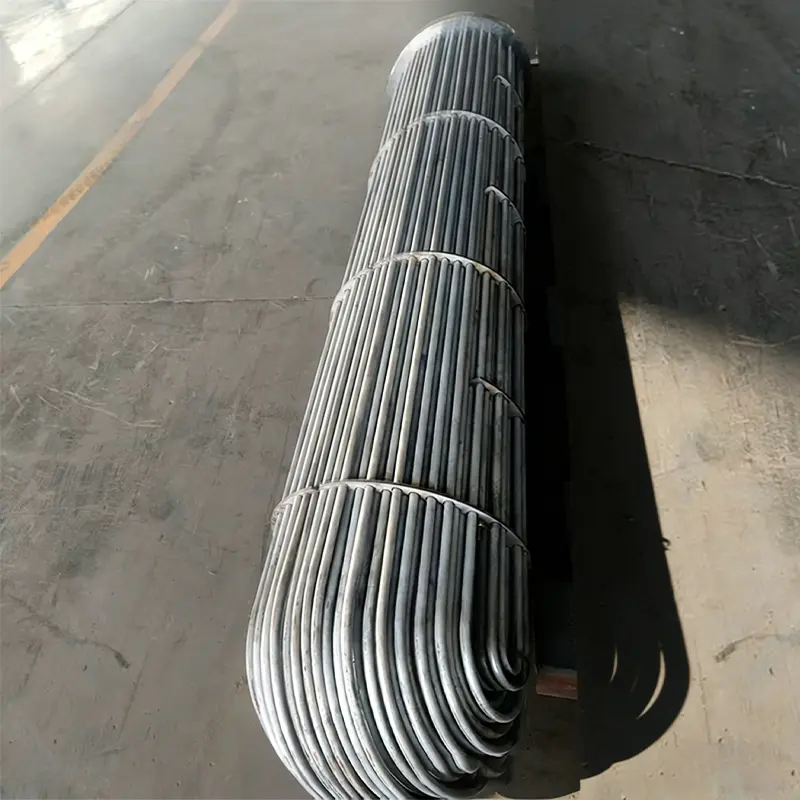

Dalam lembaran tiub tetap pengeluar penukar haba tiub reka bentuk, kedua-dua kepingan tiub dikimpal pada cangkerang, mengehadkan pengembangan haba. Himpunan tiub-U membenarkan pengembangan percuma dan pembersihan yang lebih mudah, tetapi kawasan selekoh mengehadkan pembersihan. Jiangsu Shineng mengesyorkan tiub-U untuk perbezaan suhu yang besar (>100°C).

S2: Bagaimana untuk menentukan sama ada penukar haba shell dan tiub dilanggar?

Dipantau dengan baik penukar haba jenis cengkerang menunjukkan peningkatan penurunan tekanan dan penurunan suhu keluar cecair sejuk. Jika U keseluruhan menurun sebanyak 30% daripada nilai reka bentuk, pembersihan disyorkan. Pembersihan mekanikal (memberus tiub) atau peredaran kimia digunakan berdasarkan jenis deposit.

S3: Bolehkah anda menggunakan penukar haba cengkerang dan tiub untuk pemulihan haba gas-gas?

Ya, walau bagaimanapun, pekali pemindahan haba sisi gas adalah rendah (30–100 W/m²·K). Permukaan lanjutan (sirip pada tiub) sering digunakan. Sebagai sebuah Pembekal Penukar Haba Industri , Jiangsu Shineng menyediakan penukar cangkerang dan tiub bersirip untuk pemulihan haba gas serombong di hulu dandang haba buangan, mencapai kecekapan sehingga 72%.
