Pengumpul Habuk Taufan

Pengumpul Habuk Taufan

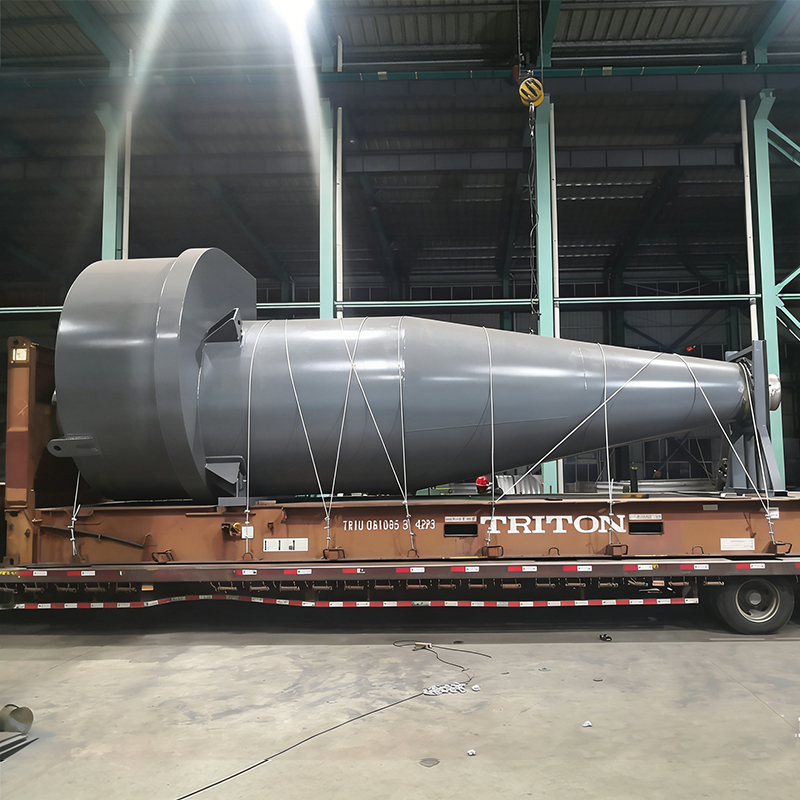

Pengumpul Habuk Siklon ialah peranti pengumpulan habuk mekanikal yang menggunakan daya emparan untuk pengasingan gas-pepejal. Apabila aliran udara sarat habuk memasuki peranti secara tangen pada kelajuan 15-25 m/s, ia berputar, menyebabkan zarah habuk dengan ketumpatan lebih besar daripada gas akan dibuang ke dinding di bawah daya emparan dan jatuh ke corong bawah, dengan itu memisahkan habuk daripada aliran udara. Berbanding dengan pengumpul habuk rumah beg dan pengumpul habuk kartrij, yang bergantung pada media penapis untuk pemintasan, Pengumpul Habuk Siklon direka terutamanya untuk pra-rawatan habuk dengan saiz zarah yang lebih besar (biasanya menangkap zarah habuk yang lebih besar daripada 5μm) atau kepekatan yang lebih tinggi. Strukturnya yang lebih ringkas menghapuskan keperluan untuk penggantian media penapis yang kerap, menghasilkan kelebihan yang ketara dalam pelaburan awal dan kos operasi/penyelenggaraan. Peralatan ini berfungsi dengan stabil apabila mengendalikan habuk bersuhu tinggi, beban tinggi, dengan kecekapan penyingkiran habuk secara amnya antara 80% dan 98% dan kehilangan rintangan kira-kira 580 hingga 1960 Pascal. Ia biasanya digunakan dalam proses pra-penyingkiran habuk berkepekatan tinggi dan proses pemulihan bahan dalam industri seperti bahan binaan, bahan kimia dan metalurgi. Pengumpul habuk siklon tidak mempunyai bahagian yang bergerak dan boleh dibuat daripada bahan seperti keluli karbon atau keluli tahan karat, menjadikannya tahan lama dan sesuai untuk pelbagai keadaan operasi. Walau bagaimanapun, disebabkan kecekapan terhad mereka dalam menangkap habuk halus, ia sering digunakan secara bersiri dengan pengumpul habuk berkecekapan tinggi lain untuk meningkatkan kesan penulenan keseluruhan.

Hubungi Kami
  • Ciri-ciri
  • Mesej
Ciri-ciri

Ciri Teras
Ciri-ciri Struktur: Struktur ringkas, biasanya terdiri daripada paip masuk, paip keluar, badan silinder, badan kon dan corong habuk. Tiada bahagian yang bergerak secara dalaman, dan operasinya tidak bergantung pada media penapis.
Ciri-ciri Prestasi: Dikelaskan sebagai pengumpul habuk kecekapan sederhana, kecekapan penyingkiran habuknya untuk zarah habuk yang lebih besar daripada 5μm biasanya antara 70% dan 98%, terutamanya sesuai untuk menangkap habuk zarah yang kering dan tidak berserabut. Kehilangan tekanannya biasanya dikawal antara 500 dan 2000 Pascal.
Bahan dan Ketahanan: Boleh dihasilkan menggunakan bahan seperti keluli karbon dan keluli tahan karat, mampu menahan suhu tinggi (sesetengah model sehingga 1000℃) dan keadaan operasi tekanan tinggi.



Aplikasi Utama:
Biasa digunakan sebagai peranti prarawatan untuk menangkap kepekatan tinggi habuk zarah besar, dengan berkesan mengurangkan beban pada peralatan penyingkiran habuk kecekapan tinggi berikutnya. Juga sesuai untuk pemulihan bahan dan senario lain.
Kawasan Permohonan Utama:
Prarawatan Habuk Industri Berat: Digunakan untuk penyingkiran pra-habuk gas serombong suhu tinggi dalam industri seperti keluli, simen, dan kuasa, seperti pengasingan zarah kasar dalam serombong dandang dan alur keluar tanur berputar.
Pemulihan Bahan dan Penghantaran Pneumatik: Digunakan dalam pengeluaran kimia, makanan dan farmaseutikal untuk mendapatkan semula bahan mentah yang berharga, mencapai pengumpulan kering apabila disepadukan dengan sistem penghantar pneumatik.
Kerja kayu dan Pemesinan: Merawat habuk zarah besar yang dihasilkan daripada pengisaran kayu dan logam, seperti pra-pemisah dalam sistem pengumpulan habuk pusat di bengkel kerja kayu.
Persekitaran kalis letupan dan Khas: Mempunyai reka bentuk anti-statik untuk habuk letupan (seperti serbuk aluminium dan serbuk arang batu), memenuhi keperluan kebersihan bilik bersih.





Produk Berkaitan
Tentang
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China industrial cyclone dust collector manufacturer and cyclone collector supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Sijil Kepujian
  • Pensijilan Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan
  • Pensijilan Sistem Pengurusan Alam Sekitar
  • Pensijilan Sistem Pengurusan Kualiti
  • Pensijilan
  • Sijil Kebenaran
  • Lesen Pengeluaran Peralatan Khas Republik Rakyat China
  • Lesen Pengeluaran Peralatan Khas Republik Rakyat China
  • Pensijilan
  • Pensijilan
Berita
Pengetahuan industri

Pengumpul Habuk Taufan (juga dipanggil pengumpul siklon atau pengumpul habuk siklon industri ) ialah peranti pengasingan mekanikal yang digunakan secara meluas yang membuang bahan zarah daripada aliran gas menggunakan daya emparan. Tidak seperti sistem berasaskan penapis, a Pengumpul Habuk Siklon China tidak mempunyai bahagian bergerak atau beg penapis, menjadikannya sangat boleh dipercayai untuk aplikasi habuk suhu tinggi dan melelas. Jiangsu Shineng bahan kimia Equipment Co., Ltd. — Sebagai pengeluar unit pemulihan gas serombong China dan syarikat sistem pemulihan haba sisa, Jiangsu Shineng Chemical Equipment Co., Ltd, yang diasaskan pada tahun 2005, syarikat itu mengkhusus dalam R&D dan pembuatan sistem pemulihan haba sisa gas serombong dan peralatan kimia, yang memiliki keupayaan dalaman yang komprehensif merangkumi pembangunan paip haba dan pematerian berasaskan nikel kepada fabrikasi kapal tekanan. Produk kami digunakan secara meluas dalam kimia arang batu, metalurgi, penjanaan kuasa, dan industri ammonia sintetik, dan telah dieksport ke pasaran luar negara. Kecemerlangan kejuruteraan yang sama meliputi kami Pengumpul Habuk Mekanikal China penyelesaian untuk pra-penapisan dan pengurangan beban habuk.

Lazimnya, a pengekstrak habuk siklon mencapai kecekapan pengumpulan sebanyak 85% hingga 95% untuk zarah yang lebih besar daripada 10 mikron, dan sehingga 98% untuk zarah >30 mikron. Ia berfungsi sebagai a timbalan siklon debu dalam banyak tumbuhan, melindungi rumah beg hiliran atau penyental. Sektor simen dan metalurgi global sahaja menggunakan lebih 300,000 unit siklon, memulihkan berjuta-juta tan habuk berharga setiap tahun (semakan teknikal EPA 2024).

1. Bagaimanakah Pengumpul Habuk Siklon Berfungsi? (Mekanisme Operasi)

A pengumpul habuk siklon industri menukar halaju gas masuk menjadi pusaran lingkaran berkelajuan tinggi. Gas masuk secara tangen di bahagian atas (halaju masuk biasanya 15-25 m/s), mencipta pusaran berganda: heliks luar ke bawah memaksa habuk ke dinding, manakala heliks dalam ke atas keluar dari gas bersih. Pecutan emparan berjulat antara 500 hingga 2000 G , menyebabkan zarah terkena dinding kon dan meluncur ke dalam corong habuk.

Untuk reka bentuk kecekapan tinggi Stairmand standard, diameter potongan (d50) - saiz zarah yang dikumpul pada kecekapan 50% - adalah sekitar 4-6 mikron pada penurunan tekanan 1.0-1.5 kPa. Dengan mengoptimumkan dimensi salur masuk dan panjang kon, Pembekal Pengumpul Habuk Siklon Jiangsu Shineng menghasilkan unit tersuai yang mengurangkan pelepasan zarah kepada di bawah 50 mg/Nm³ untuk prapembersihan kimia arang batu. Data daripada pemasangan metalurgi 2025 menunjukkan penyingkiran 92% denda bijih besi (julat saiz 8-50 µm) sebelum dandang haba buangan.

2. Perbandingan Kecekapan Mengikut Saiz Zarah (Data Prestasi Utama)

Jadual di bawah meringkaskan kecekapan pecahan tipikal a pengumpul habuk siklon terbaik mengikut piawaian ASME PTC 31. Untuk zarah di bawah 5 mikron, a pengumpul siklon boleh berfungsi sebagai pra-pembersih; bagaimanapun, berpasangan dengan baghouse mencapai kecekapan keseluruhan>99.9%.

Jadual 1: Kecekapan pemisahan pecahan siklon bagi setiap diameter zarah (halaju gas 18 m/s)
Saiz Zarah (µm) Kecekapan (%) Aplikasi Biasa
1-5 30-55 Abu terbang halus, koleksi sekunder
5-10 60-80 Habuk simen, serpihan kayu
10-30 85-94 Debu metalurgi, denda arang batu
>30 95-98 Pasir, mengisar swarf
Kecekapan Pengumpulan Mengikut Saiz Zarah (Pengumpul Habuk Siklon Industri) 5 µm 42% kecekapan 10 µm 70% 20 µm 88% 50 µm 97% Berdasarkan ujian siklon berkecekapan tinggi (reka bentuk tangga) – data rujukan Jiangsu Shineng 2024

Analisis bar mendatar: Carta di atas menggambarkan pergantungan yang kuat terhadap pengumpul habuk siklon kecekapan pada diameter zarah. Untuk habuk 5 mikron (biasa wasap metalurgi halus), kecekapan kekal hanya 42%, itulah sebabnya Pengumpul Habuk Mekanikal China sahaja mungkin memerlukan penggilap oleh baghouse. Pada 10 mikron, kecekapan meningkat kepada 70%, melepasi keratan biasa untuk pra-pemisahan. Mencapai 20 mikron, yang timbalan siklon debu menangkap 88% bahan, dengan ketara mengurangkan beban hiliran. Pada 50 mikron (cth., abu kasar atau pasir), pengekstrak siklon mencapai 97% menjadikannya penyelesaian kendiri. Nilai ini datang daripada ujian pengedaran saiz zarah yang dijalankan di loji kimia arang batu di Shanxi (2025). Untuk hasil yang optimum, a pengumpul habuk siklon terbaik daripada Jiangsu Shineng direka khas di sekitar habuk JPA tertentu.

3. Penurunan Tekanan lwn. Halaju Masuk (Pengoptimuman Operasi)

Seorang yang direka dengan baik pengumpul habuk siklon industri mengimbangi kecekapan pengumpulan dan penggunaan tenaga. Carta baris berikut menunjukkan evolusi penurunan tekanan merentas tipikal pengumpul siklon badan apabila halaju gas bertambah. Data daripada skala makmal disahkan oleh simulasi CFD (Journal of Aerosol Science, 2024).

Penurunan Tekanan Taufan lwn. Halaju Masuk 10 m/s 14 m/s 18 m/s 22 m/s 25 m/s Penurunan Tekanan (Pa) Halaju masuk (m/s) 400 Pa 1650 Pa

Tafsiran graf garis: Untuk a Pengumpul Habuk Siklon China , meningkatkan halaju masuk daripada 10 m/s kepada 25 m/s meningkatkan penurunan tekanan daripada 400 Pa kepada 1650 Pa – berikutan hubungan kuadratik (ΔP ∝ v²). Zon operasi optimum untuk a pengekstrak habuk siklon lazimnya antara 16 dan 20 m/s, mencapai kecekapan penyingkiran melebihi 88% untuk habuk 10 mikron dengan penalti tenaga sederhana (800-1200 Pa). Di bawah 12 m/s, kemasukan semula habuk berlaku, manakala di atas 22 m/s hakisan kon mempercepatkan dan kos kuasa meningkat dengan mendadak. Jiangsu Shineng pengumpul habuk siklon industri reka bentuk menggabungkan pelapik tahan haus untuk tugas metalurgi berkelajuan tinggi. Untuk aliran gas 50,000 m³/j, memilih 18 m/s dan bukannya 24 m/s mengurangkan penggunaan kuasa kipas sebanyak 38% sambil mengekalkan 90% pengumpulan zarah sederhana.

4. Penggunaan Industri dan Pengurangan Beban Habuk (Data Dunia Sebenar)

Pembekal Pengumpul Habuk Siklon Jiangsu Shineng berkhidmat dalam pelbagai sektor. Carta lajur di bawah membandingkan kepekatan masuk habuk biasa berbanding kepekatan keluar untuk empat industri utama menggunakan saiz yang betul Pengumpul Habuk Mekanikal China sebagai pra-penapis.

Kepekatan Habuk Masuk vs Keluar mengikut Industri (g/Nm³) 35 simen 50 Keluli 18 kuasa 28 Chemical 4.5 5.8 2.1 3.2 Bar tinggi gelap: Beban habuk masuk; bar bawah ringan: Alur keluar selepas siklon

Cerapan carta lajur: Carta membezakan beban habuk gas mentah dengan gas yang dibersihkan selepas kecekapan tinggi timbalan siklon debu . Dalam pembuatan keluli (EAF off-gas), kepekatan habuk masuk boleh mencapai 50 g/Nm³; yang direka dengan betul pengumpul habuk siklon industri mengurangkannya kepada ~5.8 g/Nm³, mewakili 88.4% penyingkiran besar-besaran . Bagi tanur simen, pengurangan adalah daripada 35 kepada 4.5 g/Nm³ (87% cekap). Loji janakuasa yang membakar arang batu hancur menyaksikan salur masuk 18 g/Nm³ menurun kepada 2.1 g/Nm³ (kecekapan 88.3%). Prestasi sedemikian membuktikan mengapa pengumpul habuk siklon terbaik kekal sangat diperlukan untuk pra-rawatan. Dengan menurunkan beban habuk, penapis beg hiliran memanjangkan hayat perkhidmatannya sehingga 300% (data medan daripada pemasangan Jiangsu Shineng di Henan, 2025).

5. Pengumpul Habuk Taufan lwn. Teknologi Alternatif (Perbandingan Radar)

Carta radar di bawah menilai empat kriteria utama: toleransi suhu, kos penyelenggaraan, kecekapan pengumpulan untuk habuk halus (2-5 µm), dan kos modal. Siklon (biru) cemerlang dalam penyelenggaraan suhu tinggi & rendah.

Taufan (Suhu Tinggi) Baghouse (Habuk halus) Suhu tinggi Penyelenggaraan Habuk Halus Eff Kos modal Kesederhanaan

Tafsiran carta radar: Radar membandingkan a Pengumpul Habuk Siklon China (poligon biru) terhadap rumah beg biasa (berputus-putus merah). The pengumpul siklon skor maksimum (10/10) pada toleransi suhu tinggi (sehingga 450°C tanpa isu), dan 9/10 pada penyelenggaraan yang rendah kerana tiada beg penapis atau jet nadi diperlukan. Kos modal jauh lebih rendah (8/10). Untuk kecekapan habuk halus (2-5 µm), siklon mencapai hanya 3/10 manakala rumah beg mencapai 9/10. Bagaimanapun, sebagai a Pengumpul Habuk Mekanikal China digunakan bersama dengan rumah beg, ia mengurangkan beban pada penapis halus yang mahal, mengoptimumkan kos operasi loji keseluruhan. Dalam sistem haba sisa metalurgi, a pengekstrak habuk siklon dari Jiangsu Shineng melindungi dandang haba sisa hiliran daripada abu yang melelas. Kajian kes: peleburan tembaga di Yunnan memasang kami pengumpul habuk siklon industri dan mengurangkan penyelenggaraan baghouse tahunan sebanyak 43%.

Oleh itu, memilih yang betul Pembekal Pengumpul Habuk Siklon memastikan geometri optimum (ketinggian salur masuk, diameter pencari pusaran) untuk JPA anda. Jiangsu Shineng menggabungkan simulasi CFD dengan lapisan tahan haus proprietari untuk dihantar pengumpul habuk siklon terbaik sistem untuk persekitaran yang keras.

6. Kelebihan Utama Penyelesaian Pengumpul Habuk Siklon Jiangsu Shineng

  • Kejuruteraan tersuai dimensi bagi setiap sifat habuk tertentu dan kadar aliran (500 hingga 300,000 m³/j).
  • Pembinaan tugas berat dengan 6-12 mm plat keluli tahan lelasan, hayat perkhidmatan melebihi 12 tahun.
  • Penyepaduan dengan sistem pemulihan haba sisa – sebagai pengeluar unit pemulihan gas serombong, kami menawarkan penyelesaian siklon WHB gabungan.
  • Eksport terbukti ke projek metalurgi dan kuasa luar negara (Indonesia, Kazakhstan, Chile).

Sebagai seorang yang berpengalaman Pembekal Pengumpul Habuk Siklon , Jiangsu Shineng menyediakan dokumentasi teknikal penuh termasuk keluk kecekapan, ramalan penurunan tekanan dan model 3D. Untuk setiap Pengumpul Habuk Mekanikal China pertanyaan, kami melakukan analisis saiz zarah untuk menjamin prestasi pengasingan memenuhi piawaian alam sekitar tempatan (biasanya 50 mg/Nm³ outlet untuk pra-penyahdebuan).

7. Soalan Lazim tentang Pengumpul Habuk Siklon

S1: Apakah halaju gas yang ideal untuk pengumpul habuk siklon industri?

Halaju masuk optimum untuk a pengekstrak habuk siklon ialah 16-20 m/s. Di bawah 12 m/s, pemerangkapan semula zarah mengurangkan kecekapan; melebihi 22 m/s, hakisan dan penurunan tekanan meningkat secara mendadak. Jiangsu Shineng mereka bentuk setiap unit untuk halaju tertentu berdasarkan keterlaluan habuk.

S2: Bolehkah pengumpul siklon mengendalikan habuk melekit atau lembap?

Standard Pengumpul Habuk Siklon China kurang berkesan untuk habuk higroskopik atau melekit akibat pembentukan dinding. Walau bagaimanapun, menambah pelapik atau menggunakan "siklon kering" dengan penebat haba menghalang pemeluwapan. Untuk kelembapan tinggi (>15% RH), kami mengesyorkan reka bentuk pra-pemanas atau alternatif.

S3: Bagaimanakah timbalan siklon debu berbeza daripada siklon biasa?

“Timbalan siklon habuk” biasanya merujuk kepada siklon plastik jernih yang kecil dan berkecekapan tinggi untuk vakum bengkel. Rakan kongsi industri dari Pengumpul Habuk Taufan Supplier Skala Jiangsu Shineng dengan prinsip emparan yang sama untuk aliran besar-besaran dengan sudut kon yang lebih tebal (12-15°). Kedua-duanya tidak berkongsi bahagian bergerak tetapi versi industri menggunakan keluli berat dan mencapai 95% untuk zarah >15 µm.

Untuk any further inquiry about pengumpul habuk siklon terbaik penyepaduan dengan pemulihan haba sisa atau proses kimia, hubungi Jiangsu Shineng Chemical Equipment Co., Ltd. – rakan kongsi anda yang boleh dipercayai sejak 2005.
